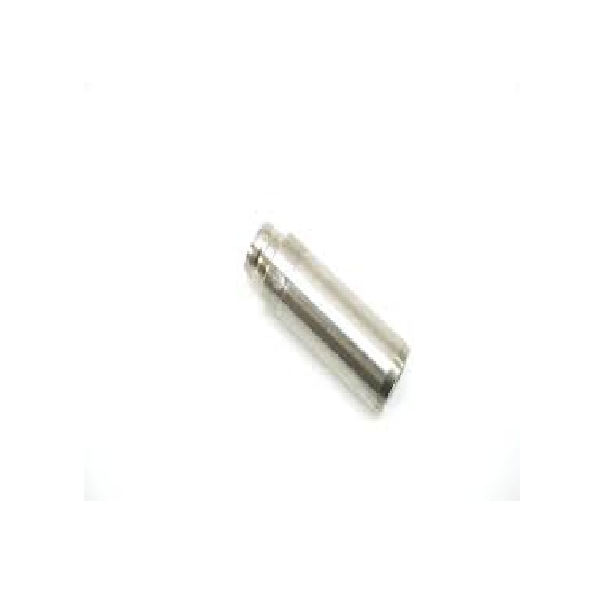

گیت سوپاپ دود و هوا بنز – ۳۱۴

گیت سوپاپ دود و هوا بنز – ۳۱۴

سوپاپها قطعاتی هستند که از انها برای باز و بستن دریچه های مجرای ورودی (مخلوط سوختنی) و خروج دود در موتور استفاده می شود سوپاپی که مجرای ورودی سوخت را باز و یا می بندد سوپاپ و سوپاپی که مجرای دود را می بندد سوپاپ دود می نامند به طور کلی هر سیلندر دارای حداقل یک سوپاپ هوا و یک سوپاپ دود می باشد.

ساختمان سوپاپ :

۱-      سر سوپاپ (محل برخورد ان با اسبک)

۲-      محل قرار گرفتن خار نگهدارنده

۳-      ساق سوپاپ که در گیت (یا راهنما) سوپاپ قرار می گیرد

۴-      گوشت یا دامنه یا مخروطی سوپاپ

۵-      نشیمن گاه یا وجه سوپاپ

۶-      لبه سوپاپ

۷-      بشقابک یا نعلبکی سوپاپ

شناختن سوپاپ ها و طرز قرار گرفتن انها روی سرسیلندر یکی از مواردی است که یک مکانیک الزام به یاد گرفتن ان دارد زیرا شناخت  در مواقع  فیلر گیری  و  قیچی کردن بدست اوردن احتراق و غیره لزوم است

شناخت سوپاپها از نظر شکل ظاهری (زمانی که سوپاپ در دست ما قرار دارد )

الف:سوپاپ هوا دارای نعلبکی بزرگتر و گوشت  نازکتر می باشد  جنس سوپاپ  هوا  از  سوپاپ دود نرمتر است

ب :   سوپاپ دود  دارای نعلبکی کوچکتر و گوشت کلفتر (دامنه پهن تر) می باشد جنس سوپاپ دود سخت تر از سوپاپ هوا ست شناخت سوپاپها زمانی که موتور بسته است
